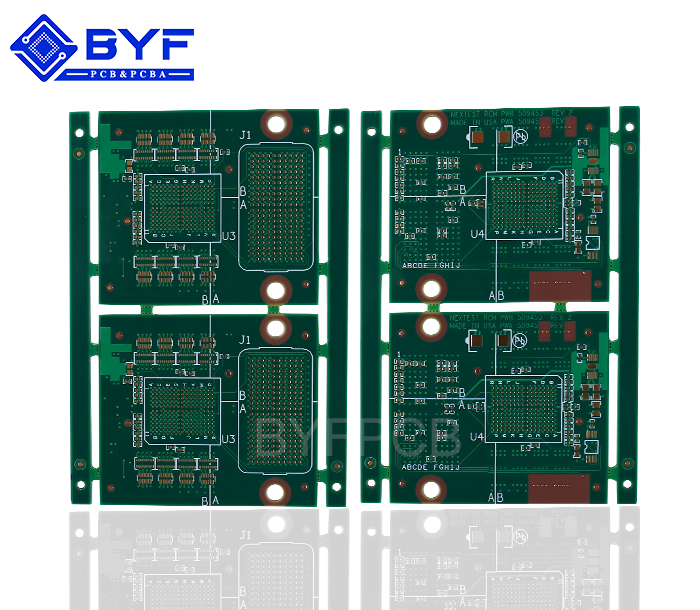

汽车产品4

产品分类: 汽车新能源
层数:4层
板材:生益S1141
表面处理:沉金
应用领域:汽车电池、充电桩
在线咨询

24h 热线

189 2743 2288

产品简介

INTRODUCTION

金属芯PCB材料,包括铝PCB,铜基PCB,铁基PCB。由于成本优势,铝在LED灯市场中很受欢迎。

金属芯PCB意味着PCB的核心(基础)材料是金属,而不是普通的FR4/CEM1-3等目前最常用于MCPCB制造商的金属是铝,铜和钢合金。铝具有良好的传热和散热能力,但相对便宜;铜具有更好的性能但相对更贵,钢可分为普通钢和不锈钢。它比铝和铜更硬,但导热性也低于它们。人们会根据不同的应用选择自己的基础/核心材料。

第一个。铝PCB

铝PCB,也称为铝PCB,金属芯PCB,mcpcb,IMS(绝缘金属基板)。

铝PCB有3个部分:
1.电路层(铜层)
这是印刷电路铜箔层,从1.0盎司到8盎司(35um-280um)。 Min.Trace/space 5/5mil(0.127/0.127mm)

2.Dielectric Layer(Insulated Layer)
如果原料有很好的价格和交货时间在中国和台湾生产的材料,我们也有很多客户选择Bergquist Thermal-Clad和Larid Tlam材料,严格满足客户要求生产ALPCB。

3.Substrate层(金属层)
有4种铝,1001,3001,5052,6063。如果没有这个要求,我们使用5052用于高导热率(2.0 W/mk或更高),AL1001,AL3001用于1.0 w/mk至1.5 W/mk

铝包层PCB

可用作1层非镀通孔(单层)通过孔镀2+层。 LED照明,电源解决方案的理想应用。铝包层优点包括:

降低工作温度。
减少印刷电路板尺寸。
提高功率密度。延长芯片寿命。 >减少互连的数量。
提高产品的热性能和机械性能。
结合功率和控制。
提高产品耐用性。
更好地利用表面贴装技术。
加快散热片和其他安装硬件。
更换易碎陶瓷基板,具有更高的机械耐久性

关于价格:

价格基于LED PCB的要求

1。 PCB厚度:0.6 - 3.0mm,总厚度更多,价格更高

2。导热系数:1.0 - 10 W/m.k,导热系数更高,价格更高

3。材料工厂:Bergquist,Laird ETC,在美国制造,比中国贵。

第二个:铜芯PCB

铜芯PCB是铜基板+绝缘层+铜

金属芯PCB材料 包括铝PCB 铜基PCB 铁基PCB PCB打样

铜芯PCB堆栈

铜芯PCB是铜基板+绝缘层+铜电路层PCB,也称为铜基板pcb铜基PCB,铜包PCB。

作为MCPCB制造商,我们为客户制造了各种铜芯PCB,用于大功率LED打火机(1000W +)

在LED领域,有4种类型的铜基电路板。

2 。 COB铜PCB(板上铜板PCB)

LED芯片直接散热到铜基板。

金属芯PCB材料 包括铝PCB 铜基PCB 铁基PCB PCB打样

铜基COB PCB

3。直接热路径,热路径焊盘下没有介电层。

金属芯PCB材料 包括铝PCB 铜基PCB 铁基PCB PCB打样

Copper-core-pcb制造商

4。直接热路径,无介电层,铝铜PCB。

金属芯PCB材料 包括铝PCB 铜基PCB 铁基PCB PCB打样

铜基core pcb

第三个:铁基PCB

铁用于基座的基于PCB的PCB材料来自特殊钢,硅钢等FR4或CEM1支架,可以将热量从关键板组件散发出去,并散发到不太重要的区域,如金属芯或金属散热器背衬。

中国PCB制造商在铁基PCB上的专业化程度越来越高。

铁基PCB具有金属材料的所有功能,具有以下特点:①占用面积方便进一步的机械,采购和固定基地;
②高机械强度,适合组装天堂电子零件的良好机械;
③Silicon-钢是铁磁性的,可以应用在VTR,FDD等微型电机上。

金属芯PCB材料 包括铝PCB 铜基PCB 铁基PCB PCB打样

铁PCB制造商
