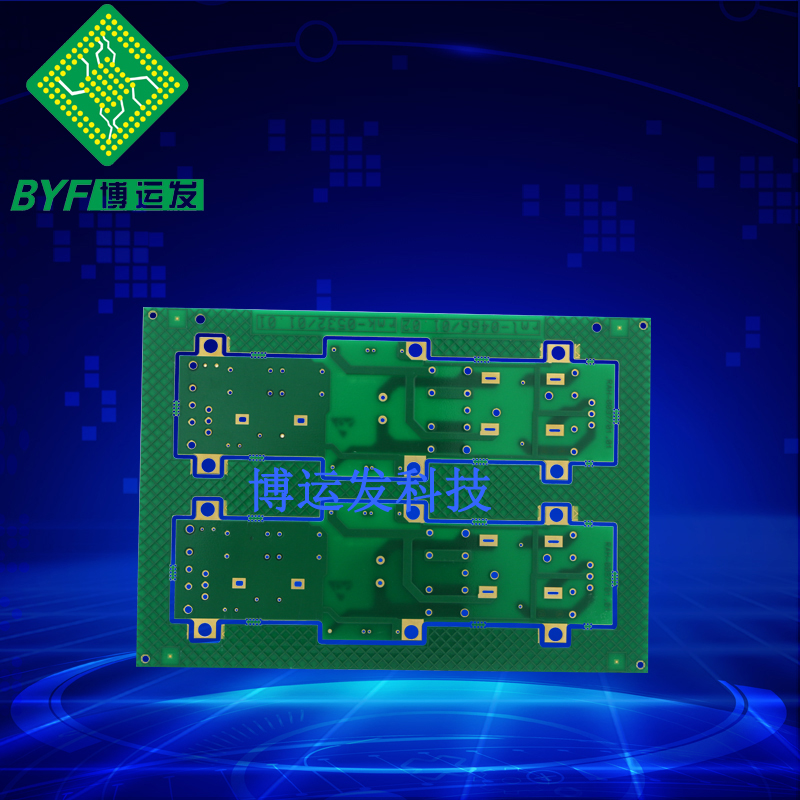

压接孔PCB

板材:超声GW1500
层数:4层
板厚:1.6±0.16mm
尺寸:240mm*180mm
最小孔径:0.3mm
最小线宽线距:6mil/6mil
孔铜平均厚度:25um
面铜厚度:56um
表面处理:沉金
孔到导体最小间距:10mil
工艺特点:压接孔工艺
应用领域:军工设备
在线咨询

24h 热线

400 8520 136

产品简介

INTRODUCTION

一: 压接孔就是指那些不需要焊接,元器件直接插入就能固定的孔。其孔径公差也较一般的孔径公差严格,常规压接孔公差+/-0.05mm

有些严格的甚至能达到+/-0.025mm。而需要制作压接孔的多为标准PIN脚元器件。

目前,在博运发科技的订单中,中兴和华为等大型公司的设计中,经常可以看到有关压接孔的相关要求。


二: 压接孔 --- 孔径没有变化,但是孔径公差一般是+/-2mil, 插件的脚一般不需要焊接的。一般的压接孔是镀铜的插件孔。

因为元件脚的特殊设计,插进孔内后靠本身的结构张力就可以牢牢的和孔相连了。


三: 压接孔的好处:减少一次因为要焊接这类元件而设定的波峰焊接;如果最终这种孔没有焊接的话,那么换零件将是一个更容易的事情。

当然,多次换的话会对孔的可靠性产生影响。要求压接孔的元件脚一般是带有膨胀功能的,而不是带有螺纹功能的。

有的在后面会在其他元件过xx焊接的时候一起再过一次焊接,而有的则不过焊接。
