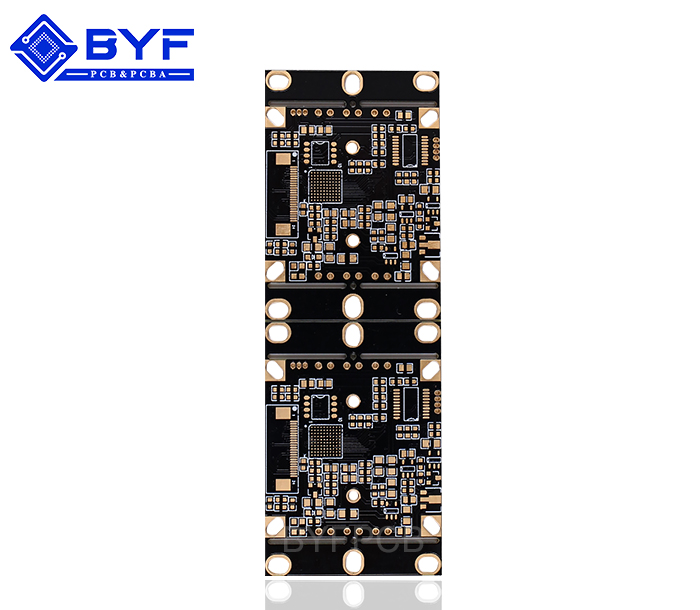

安防产品3

产品分类: 监控设备PCB

型号:M06C16099
板材:联茂IT180A
板厚:1.6±0.16mm
尺寸:80mm*30mm
最小孔径:0.2mm
最小孔铜:25um
表铜厚:1OZ
最小线宽:0.075mm
最小线距:0.085mm
表面处理:沉金
终端产品:安防监控设备

在线咨询

24h 热线

在线咨询

24h 热线

189 2743 2288

产品简介

INTRODUCTION

切片分析技术在PCB行业中是最常见的也是重要的分析方法之一,犹如医生看X光片一样,能准确的判定品质的好坏、分析问题发生的原因、为解决方案提供依据和评估制程的改进。切片分析主要用于检查PCB内部走线铜厚、层数、叠层结构、通孔孔径大小、孔铜厚度,孔壁粗糙度等。

PCB切片可以分为垂直切片和水平切片:
1. 垂直切片:即沿垂直于板面的方向切开,观察剖面状况,通常用来观察孔镀铜后的品质、叠层结构及内部结合面的状况。垂直切片是切片分析中最常用的方式。
2.水平切片:即顺着板子的叠合方向一层层向下研磨,用来观察每一层面的状况,通常用来辅助垂直切片进行品质异常的分析判定,如内短或内开异常等。
切片制作一般包括取样、镶嵌、切片、抛磨、腐蚀、观察等一系列手段和步骤以获得光洁的pcb横截面结构。然后通过金相显微镜对切片进行微观细节分析,只有对切片做出正确的判读,才能做出正确的分析从而给出有效的解决措施。因此切片质量尤为重要,质量差的切片会给失效问题分析带来严重的误导和误判。金相显微镜作为最主要的分析设备,其放大倍率从50到1000倍不等,测量精度偏差在1μm以内。
