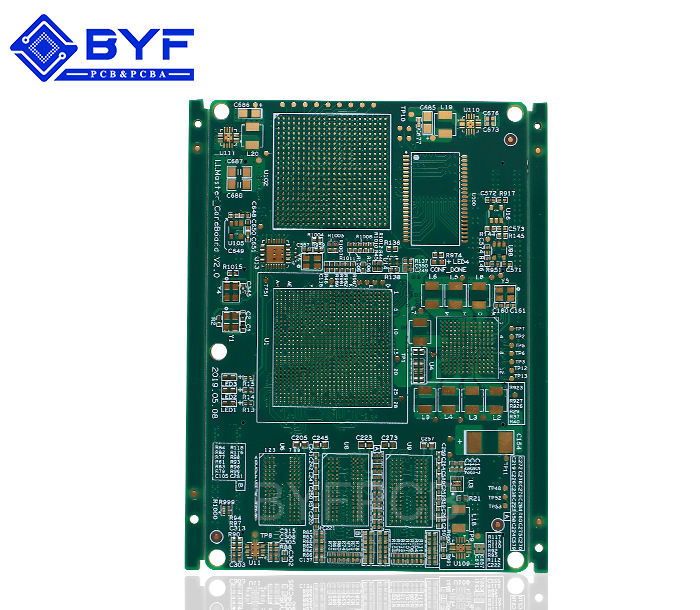

盲埋孔产品3

产品分类:盲埋孔板

型号:G02H45862
层数:10层
板厚:2.0+/-0.2mm
尺寸:85mm*45mm
所用板材:生益S1141
最小孔径:0.1mm
表面处理:沉金
最小孔铜:25um
表铜厚:56um

最小线宽/距:0.1mm/0.1mm

10层一阶盲埋孔

在线咨询

24h 热线

189 2743 2288

产品简介

INTRODUCTION

pcb盲孔和埋孔规格是多少大家知道吗?在讲pcb盲孔和埋孔规格之前,我们需要先讲解一下pcb盲孔和埋孔这两个孔。

pcb盲孔顾名思义它是看不见的,pcb盲孔是指连接内层之间而在成品板表层不可见的导通孔。PCB盲孔位于印刷线路板的顶层和底层表面,具有一定深度,用于表层线路和下面的内层线路的连接,孔的深度通常不超过一定的比率(孔径)。也就是有一定的规格要求。

pcb埋孔从字面上就可以看出来,这个孔是隐藏在板子里面的。在多层板里面,埋孔,就是多层PCB内部任意电路层间的链接但未导通至外层,也是未延伸到电路板表面的导通孔意思。

pcb盲孔和埋孔规格

那么pcb盲孔和埋孔规格是多少了?

盲孔制作方式就需要特别注意钻孔的深度(Z 轴)要恰到好处,不注意的话会造成孔内电镀困难所以几乎无厂采用,也可以把事先需要连通的电路层在个别电路层的时候就先钻好孔,最后再黏合起来,可是需要比较精密的定位及对位装置。

埋孔这个制程无法使用黏合后钻孔的方式达成,必须要在个别电路层的时候就执行钻孔,先局部黏合内层之后还的先电镀处理,最后才能全部黏合,比原来的导通孔和盲孔要更费工夫,所以价钱也是最贵的。这个制程通常只使用於高密度的电路板,来增加其他电路层的可使用空间。

比如大多制程设备的线宽线距在:  盲孔0.1mm,0.125mm,0.15mm,埋孔可以有0.15mm,0.2mm,0.25mm;而且激光钻孔和机械钻孔是有区别的,要看是什么样的工艺设备。

行业也有能够做到4mil线宽线径和0.2MM、0.1MM小孔径的。具体规格需要看在PCB设计时的需求和看制造工厂的设备制程能力。比如普通PCB工厂如果是普通机械孔的话,一般是要求最小为6mil。按照单位换算就是,机械钻 0.2mm ,条件允许推荐设计到0.3mm或以上,孔径的公差为±0.075mm。(1mil = 0.0254mm)

如果是镭射孔可以做的相对更小,最小孔径可以做到4mil(0.1mm),一般主要是看孔的设计要求规范,比如大电流的就要把外径做大一些,孔可以放小。

行业里面博运发PCB上了新设备之后PCB制程能力已经有了很大提高,现在最小孔径可以做到0.1mm,线宽线距可以做到3mil(0.0762mm),1mil = 0.0254mm。最小激光孔可以做到0.1mm;最小机械孔可以做到0.15mm。
