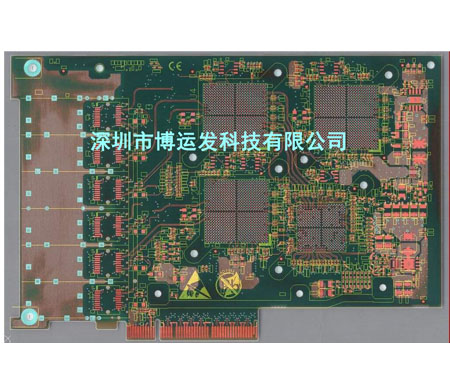

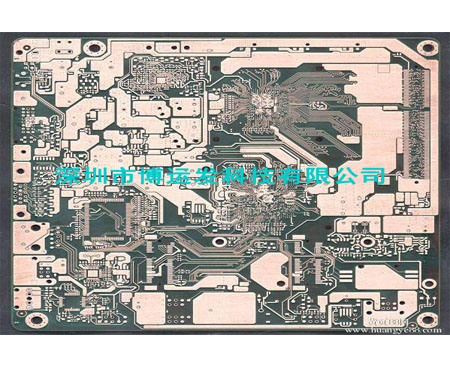

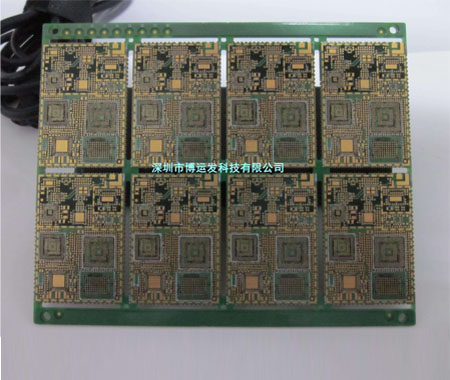

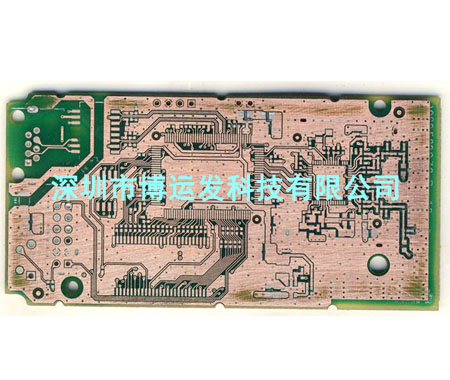

PCB抄板 PCB抄板_2 PCB抄板_3 PCB抄板_4 PCB抄板_5
PCB抄板
马上咨询:手机:130 669 66599(同微信)   QQ:779296558
PCB抄板详情

PCB抄板业务流程:

指客户的到抄板服务的整个过程,包括但不限于下面几步:

1. 项目咨询/报价PCB抄板费用

客户提供自己的抄板需求,板型介绍,抄板时间期限预期以及相关PCB板已知信息并与抄板公司服务或技术人员沟通谈妥抄板价格。

2. 客户提供母板并预付保证金

如果是以快递的形式寄送PCB板,请注意包好,以免损坏。

3. 公司按客户需求进行抄板

4. 抄板完成请客户确认

5. 确认完成,结清尾款

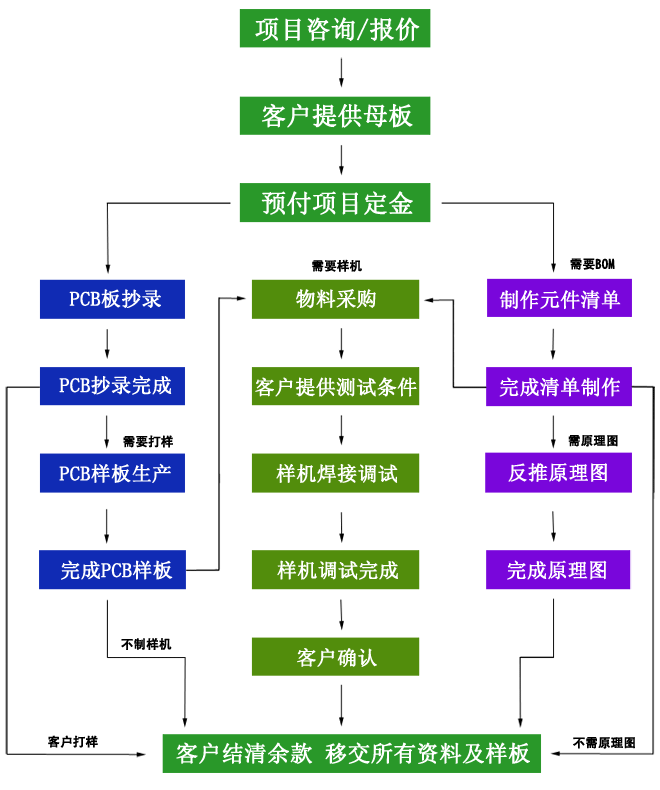

详情流程参考下图:



PCB抄板工艺流程:

PCB为不装元件的印刷电路板,而装了元件的印刷电路板被称为PCBA。下面为有元件的PCB板抄板流程。

1. 扫描电路板图片

注:由于可能出现大元件下还有小的贴片元件,可先扫描后拆掉大的再扫一次。

2. 拆板

拆掉所有器件,并且将PAD孔里的锡去掉。用洗板水将PCB清洗干净,然后放入扫描仪内,扫描仪扫描的时候根据板子精密程度选择适当的像素,以便得到较清晰的图像,启动OHTOSHOP,用彩色方式将丝印面扫入,保存该文件并打印出来备用;

注:拆板时应注意元件的极性和方向。

3. 制作BOM单

参照第一步中的电路板图片在纸上记录好所有元气件的型号,参数,以及位置,尤其是二极管,三机管的方向,IC缺口的方向等,最终做出BOM表;

4. 磨板

用水纱纸将TOP LAYER 和BOTTOM LAYER两层轻微打磨,打磨到铜膜发亮,放入扫描仪,启动PHOTOSHOP,用彩色方式将两层分别扫入;

5.调整画布的对比度,明暗度,使有铜膜的部分和没有铜膜的部分对比强烈,然后将次图转为黑白色,检查线条是否清晰,如果不清晰,则重复本步骤。如果清晰,将图存为黑白BMP格式文件TOP.BMP和BOT.BMP,如果发现图形有问题还可以用PHOTOSHOP进行修补和修正。

6.启动PCB抄板软件Protel,在文件菜单中调入扫描的PCB板图片,将两个BMP格式的文件分别转为PROTEL格式文件,在PROTEL中调入两层,如过两层的PAD和VIA的位置基本重合,表明前几个步骤做的很好,如果有偏差,则重复第4步。

7.将TOP层的BMP转化为TOP.PCB,注意要转化到SILK层,然后你在TOP层描线就是了,并且根据第二步的图纸放置器件。画完后将SILK层删掉。

8.将BOT层的BMP转化为BOT.PCB,与上面一样是转化到SILK层,然后你在BOT层描线就是了。画完后将SILK层删掉。

9.在PROTEL中将TOP.PCB和BOT.PCB调入,合为一个图就OK了。

10.用激光打印机将TOP LAYER, BOTTOM LAYER分别打印到透明胶片上(1:1的比例),把胶片放到那块PCB上,比较一下是否有误,如果没错,一个简单的双面板就做出来了!
